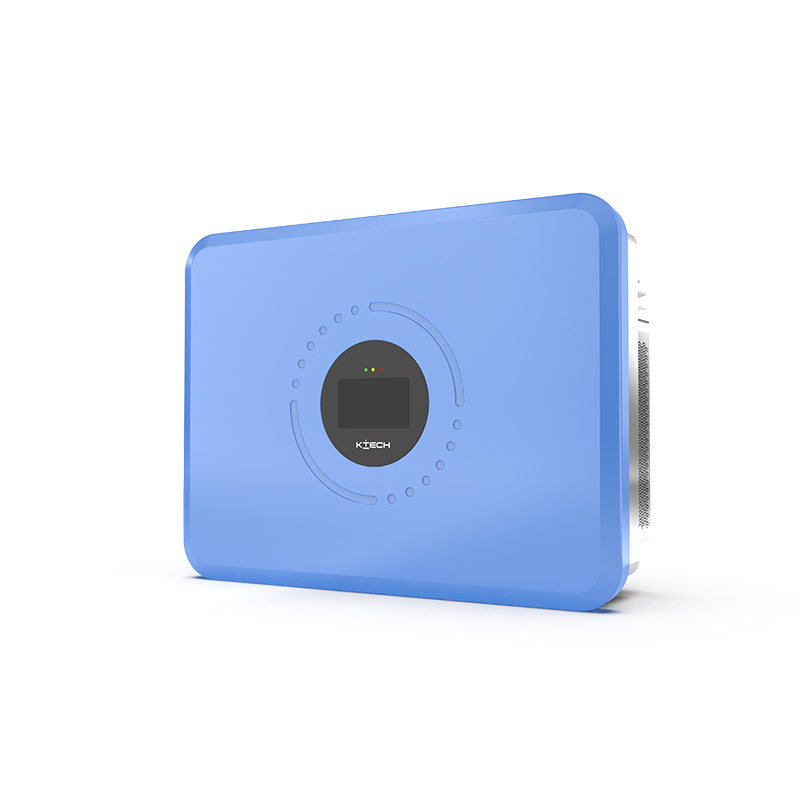

マルチエネルギーシステムのコア制御ユニットとして、ハイブリッドインバーター太陽光発電、バッテリー、グリッドのインターフェイス回路を統合して、3つの動的電力分布と調整された動作を実現します。そのエッセンスは、双方向のエネルギーフロー能力を備えたパワー電子デバイスです。グリッド接続のインバーター、オフグリッド電源、バッテリーの充電および排出機能を単一のハードウェアプラットフォームに統合し、リアルタイムのデータ収集とアルゴリズムの意思決定に基づいてエネルギー利用パスを最適化します。
の基本的なアーキテクチャハイブリッドインバーターマルチポートトポロジーデザインに基づいています。太陽光発電入力ポートはコンバーターを介してコントローラーに接続され、バッテリーポートには双方向DC充電および放電回路が装備されており、AC側にはグリッド接続インバーターとオフグリッドインバーター用のデュアルモードパワーモジュールが含まれています。制御システムのコアは、荷重需要、太陽光発電、電気価格信号を入力変数として統一されたパワーバランスモデルを構築し、各ポートのエネルギーフロー方向を動的に調整することです。
太陽光発電は、負荷とバッテリーの保管に優先的に供給されます。光が十分な場合、MPPTアルゴリズムは最大発電電力を追跡し、冗長エネルギーがバッテリーに保存されるか、グリッドに供給されます。ライトが不十分な場合、システムはバッテリーエネルギー貯蔵を呼び出して負荷ギャップを補います。グリッドの相互作用は、プリセット戦略に従い、ピークおよびバレーの電気価格期間中に電力を購入または販売し、オフグリッドモードでパブリックグリッドから完全に切断されます。制御ロジックは、ミリ秒レベルの電力変動を処理する必要があります。
ハイブリッドインバーター太陽光発電入力電圧範囲が複雑な作業条件下で150-850Vをカバーして、さまざまな文字列構成に適応するようにする必要があり、バッテリーの互換性はリチウム電池、鉛酸、その他の化学システムをサポートします。出力電圧高調波の歪みは、機密機器の動作を確保するために、オフグリッドモードで3％以内に制御されます。さらに、スマートファンとヒートシンクの組み合わせを使用すると、長期的な信頼性に対する熱管理設計の影響を減らし、コンデンサと半導体成分の寿命を延ばすことができます。
